深入了解Kubernetes的Top和Dashboard功能

Kubernetes（通常简称为K8s）已成为容器编排和管理的事实标准，为开发人员和运维团队提供了强大的工具和功能集。在Kubernetes生态系统中，"Top"和"Dashboard"是两个非常有用的组件，它们为用户提供了实时监控和可视化管理容器集群的能力。本文将深入探讨Kubernetes的Top和Dashboard功能，介绍它们的特点和用法，以及如何在日常工作中充分利用它们。

Kubernetes的Top功能

Kubernetes的Top功能提供了对集群中资源使用情况的实时监控。它可以帮助用户了解各个节点和容器的资源消耗情况，包括CPU、内存、存储等方面的指标。通过使用Top命令，用户可以获得集群的整体性能概览，并深入了解资源的分配和利用情况。

资源监控

Top功能通过收集和展示节点和容器的资源使用指标，帮助用户了解系统的健康状况。用户可以查看各个节点的负载情况，以及容器的资源消耗情况，从而及时识别出资源瓶颈和性能问题。

资源调优

Top功能提供了对资源使用情况的实时监控，用户可以根据监控数据进行资源调优。通过查看资源使用情况的变化趋势，用户可以调整容器的资源配额，优化资源分配，提高系统的整体性能和稳定性。

Kubernetes的Dashboard功能

Kubernetes的Dashboard是一个基于Web的用户界面，提供了对Kubernetes集群的可视化管理和操作。它为用户提供了一个直观的界面，用于监控和管理集群中的各种资源，如节点、Pod、服务、存储等。

集群概览

Dashboard功能提供了集群的整体概览，用户可以一目了然地查看集群中的节点数量、运行的Pod数量、服务数量等关键信息。通过Dashboard，用户可以快速了解集群的规模和状态，为后续的管理和操作提供参考。

资源管理

Dashboard功能允许用户对集群中的各种资源进行管理和操作。用户可以创建、删除和编辑Pod、服务等对象，也可以扩展和收缩节点的数量。通过Dashboard，用户可以轻松管理集群中的资源，提高工作效率。

日志和事件查看

Dashboard功能还提供了查看Pod日志和事件的能力。用户可以方便地查看Pod的日志输出，以便快速定位和解决问题。同时，用户还可以查看集群中发生的事件，如Pod的创建、删除和调度等，帮助用户了解系统的运行情况。

实操开启Top和Dashboard

Top

对于较新的Kubernetes版本，Metrics Server是默认的资源监控组件。如果执行kubectl top node出现error: Metrics API not available说明没有安装好metrics server, 我们需要先安装好metrics server。

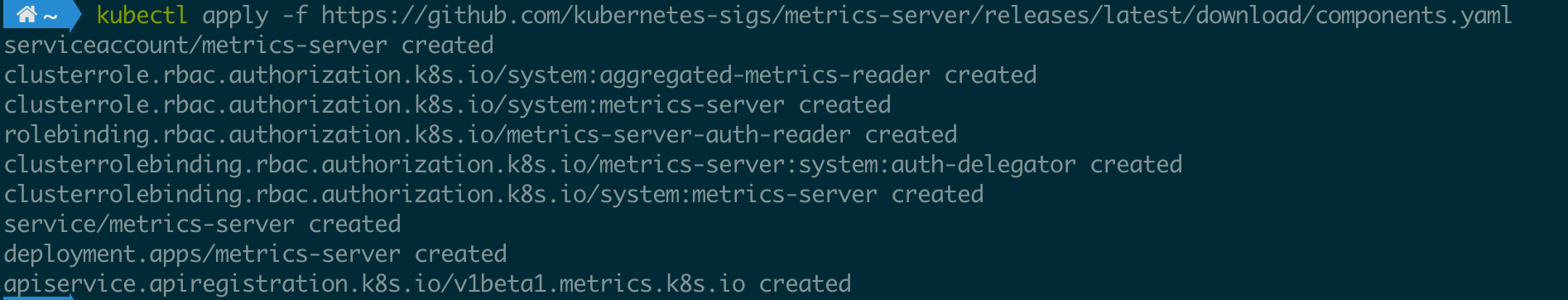

执行kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml安装，具体版本信息可以参考metrics-server。

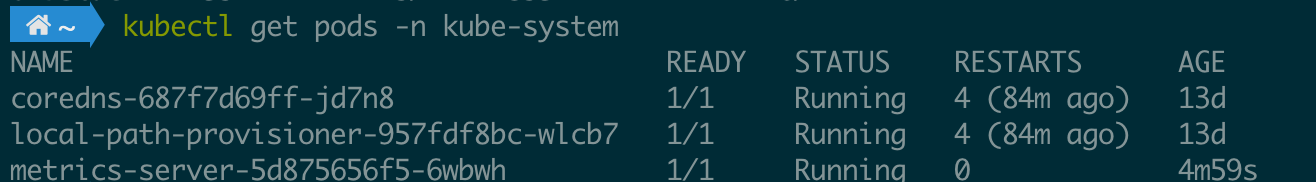

执行kubectl get pods -n kube-system查看metris-server是否已经启动。如下图所示说明已经启动成功。

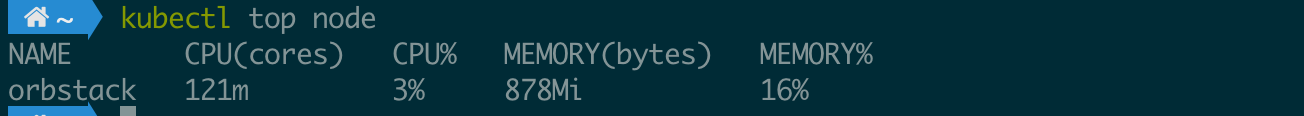

执行kubectl top node查看node状态, 😁😁 搞定收工。

Trouble shooting

如果网络环境不好，镜像下不下来可以使用阿里云镜像，我们把components.yaml下载下来。

yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    k8s-app: metrics-server
    rbac.authorization.k8s.io/aggregate-to-admin: "true"
    rbac.authorization.k8s.io/aggregate-to-edit: "true"
    rbac.authorization.k8s.io/aggregate-to-view: "true"
  name: system:aggregated-metrics-reader
rules:
- apiGroups:
  - metrics.k8s.io
  resources:
  - pods
  - nodes
  verbs:
  - get
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    k8s-app: metrics-server
  name: system:metrics-server
rules:
- apiGroups:
  - ""
  resources:
  - nodes/metrics
  verbs:
  - get
- apiGroups:
  - ""
  resources:
  - pods
  - nodes
  verbs:
  - get
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server-auth-reader
  namespace: kube-system
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: extension-apiserver-authentication-reader
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server:system:auth-delegator
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:auth-delegator
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: system:metrics-server
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:metrics-server
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  ports:
  - name: https
    port: 443
    protocol: TCP
    targetPort: https
  selector:
    k8s-app: metrics-server
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  selector:
    matchLabels:
      k8s-app: metrics-server
  strategy:
    rollingUpdate:
      maxUnavailable: 0
  template:
    metadata:
      labels:
        k8s-app: metrics-server
    spec:
      containers:
      - args:
        - --cert-dir=/tmp
        - --secure-port=4443
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
        - --metric-resolution=15s
        # 如果没权限访问，增加下面这一行
        - --kubelet-insecure-tls
        # 镜像替换为阿里云镜像
        image: registry.cn-hangzhou.aliyuncs.com/google_containers/metrics-server:v0.6.4
        imagePullPolicy: IfNotPresent
        livenessProbe:
          failureThreshold: 3
          httpGet:
            path: /livez
            port: https
            scheme: HTTPS
          periodSeconds: 10
        name: metrics-server
        ports:
        - containerPort: 4443
          name: https
          protocol: TCP
        readinessProbe:
          failureThreshold: 3
          httpGet:
            path: /readyz
            port: https
            scheme: HTTPS
          initialDelaySeconds: 20
          periodSeconds: 10
        resources:
          requests:
            cpu: 100m
            memory: 200Mi
        securityContext:
          allowPrivilegeEscalation: false
          readOnlyRootFilesystem: true
          runAsNonRoot: true
          runAsUser: 1000
        volumeMounts:
        - mountPath: /tmp
          name: tmp-dir
      nodeSelector:
        kubernetes.io/os: linux
      priorityClassName: system-cluster-critical
      serviceAccountName: metrics-server
      volumes:
      - emptyDir: {}
        name: tmp-dir
---
apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:
  labels:
    k8s-app: metrics-server
  name: v1beta1.metrics.k8s.io
spec:
  group: metrics.k8s.io
  groupPriorityMinimum: 100
  insecureSkipTLSVerify: true
  service:
    name: metrics-server
    namespace: kube-system
  version: v1beta1
  versionPriority: 100

Dashboard

参考这里我们很轻松就可以搞定k8s仪表盘（Dashboard），Follow me。

部署Dashboard UI
执行kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml

创建管理用户

为了保护你的集群数据，默认情况下，Dashboard 会使用最少的 RBAC 配置进行部署。当前，Dashboard 仅支持使用 Bearer 令牌登录。

来，参考这里。

创建dashboard-adminuser.yaml 内容如下：

yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard

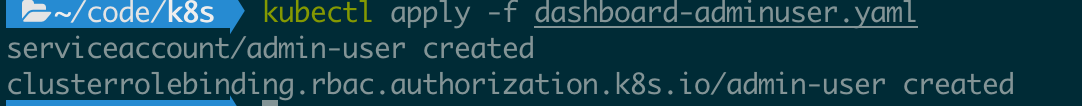

执行kubectl apply -f dashboard-adminuser.yaml,到这里admin-user就创建好了。

获取Bearer Token

直接通过命令创建Token

执行下面的命令：

shell

kubectl -n kubernetes-dashboard create token admin-user
# 会生成下面一串Token
eyJhbGciOiJSUzI1NiIsImtpZCI6IjNpNTB6b2NBSHpFRHFiNUhTVDRyTURpV1g0OTB2aHBnNEVka1Npcy01RHMifQ.eyJhdWQiOlsiaHR0cHM6Ly9rdWJlcm5ldGVzLmRlZmF1bHQuc3ZjLmNsdXN0ZXIubG9jYWwiLCJrM3MiXSwiZXhwIjoxNjk1NTI4NTAwLCJpYXQiOjE2OTU1MjQ5MDAsImlzcyI6Imh0dHBzOi8va3ViZXJuZXRlcy5kZWZhdWx0LnN2Yy5jbHVzdGVyLmxvY2FsIiwia3ViZXJuZXRlcy5pbyI6eyJuYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsInNlcnZpY2VhY2NvdW50Ijp7Im5hbWUiOiJhZG1pbi11c2VyIiwidWlkIjoiMjdhYjI2YmEtMDNlNy00YTkxLWI5YWUtYjIwNDQ5ZjI5NDk4In19LCJuYmYiOjE2OTU1MjQ5MDAsInN1YiI6InN5c3RlbTpzZXJ2aWNlYWNjb3VudDprdWJlcm5ldGVzLWRhc2hib2FyZDphZG1pbi11c2VyIn0.owFzEipgjfkARdM8OSR3UK_eI23ZNj3gBX1Q7a6nxzRgP8lwd2vMdQM7c7uCpHT1w5KbzoZ70lOsxzqqcSWHOhXVUezYBZqRIIVX8VOHxrCUp0hL8rS71B_QO3WALuil_Q3cIJbuyzNt6Zku-rax7AZoFaxpIdHhoYFdjEmKLA3dv4M2dMYUxM5f0RfBvYRp_fO-6fOyv1Y5iFXaHsdGg5a3zdXkOM-1T7VftR0jq1Q2dD_VsnrvFWO5jQmIt3iywSG20CO2W9YlAtaVOcIHbqionttlHUyUrhOfvPaikR30rzGpkZDeD7l234XryWcQr3rtRgO-s3QkfNjdUSeHew

通过secret获取长期持有的Token

创建dashboard-secret.yaml.

yaml

apiVersion: v1
kind: Secret
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
  annotations:
    kubernetes.io/service-account.name: "admin-user"
type: kubernetes.io/service-account-token

执行kubectl apply -f dashboard-secret.yaml

执行下面的命令获取Token：

shell

kubectl get secret admin-user -n kubernetes-dashboard -o jsonpath={".data.token"} | base64 -d

eyJhbGciOiJSUzI1NiIsImtpZCI6IjNpNTB6b2NBSHpFRHFiNUhTVDRyTURpV1g0OTB2aHBnNEVka1Npcy01RHMifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJhZG1pbi11c2VyIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQubmFtZSI6ImFkbWluLXVzZXIiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC51aWQiOiIyN2FiMjZiYS0wM2U3LTRhOTEtYjlhZS1iMjA0NDlmMjk0OTgiLCJzdWIiOiJzeXN0ZW06c2VydmljZWFjY291bnQ6a3ViZXJuZXRlcy1kYXNoYm9hcmQ6YWRtaW4tdXNlciJ9.LJTDXBU9P5rWOj1ATTgJxk-tKKMvYI43dkkBAePMek01ixCc0Z62xfMcTVUaGdQTO-N6dYeiI1YHkkFHjiSYwNltdZEfY7xWY7cqQzKhI50jNObIX1grKxcw9jhanzWFfpeMdbMHtuzSnHDLYow8DlZnvuUuXaKEEryiIT4jUTilbOqtrA01Nayqmq_d88_izrUptCB1hAxfdwcbBBu1OmTc48PabU5POF-H8xPRqJ7act4Q1TH_u5H2gAnQcpsHC2UYrTB0ag6kUMFrwSN_u_-LooDdmqRKGbuFf2AM1DBw_H43N-keeLrir21ojOrb-JLc4icabnpEXM5jQHys9Q

命令行代理
kubectl proxy来启动dashboard的访问。现在就可以通过http://localhost:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/来访问Dashboard了， UI只能通过执行这条命令的机器访问，如果是远程服务器，可以通过端口转发的方式来在本机电脑进行访问。
访问UI
把第二步得到的Token贴进来登录就可以了。
恭喜你已经完成Dashboard的部署访问。

总结

Kubernetes的Top和Dashboard功能为用户提供了实时监控和可视化管理容器集群的能力。Top功能帮助用户了解资源的使用情况，进行资源调优，提高系统性能和稳定性。Dashboard功能提供了集群的概览和资源管理功能，方便用户对集群进行可视化操作和管理。通过充分利用Kubernetes的Top和Dashboard功能，用户可以更好地理解和管理自己的容器集群，提高工作效率和生产力。
